Selectează centrul de prelucrare pentru nevoile tale de producție
Modele disponibile și subcategorii relevante
Centru de Prelucrare CNC 5 Axe Timeway
| Cursă X / Y / Z | 700 / 450 / 400 mm |
| Dimensiuni masă | 500×650 mm (rotundă) |
| Arbore / Turații | BT40 / 10,000 rpm |
| ATC / Motor principal | 32 scule lanț / 15 kW |
Centru de Prelucrare CNC 5 Axe Kafo
| Cursă X / Y / Z | 620 / 450 / 450 mm |
| Dimensiuni masă | Ø500mm rot. A/C |
| Arbore / Turații | BT40 / 12,000 rpm |
| ATC / Motor principal | 24 scule / 11 kW |

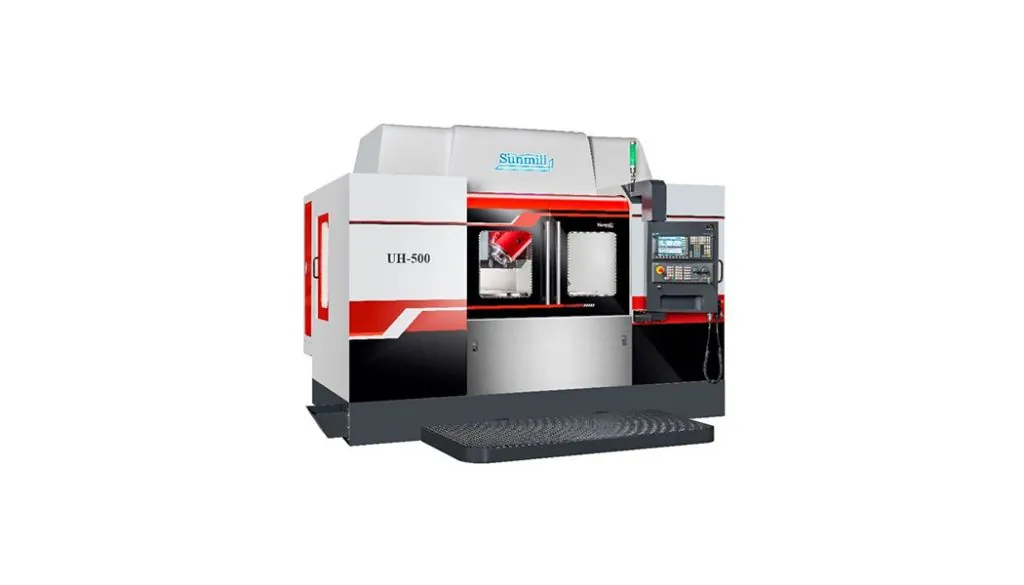

Centru de Prelucrare CNC 5 Axe Sunmill
| Cursă X / Y / Z | 1100 / 600 / 610 mm |
| Dimensiuni masă | 1250×620 mm |
| Arbore / Turații | BBT40 / 15,000 rpm |
| ATC / Capacitate masă | 24 scule / 500 kg |
Centru Vertical CNC 3 Axe Timeway
| Cursă X / Y / Z | 800 / 500 / 500 mm |
| Dimensiuni masă | 450×900 mm |
| Arbore / Turații | BT40 / 12,000 rpm |
| ATC / Motor principal | 24 scule disc / 7.5 kW |

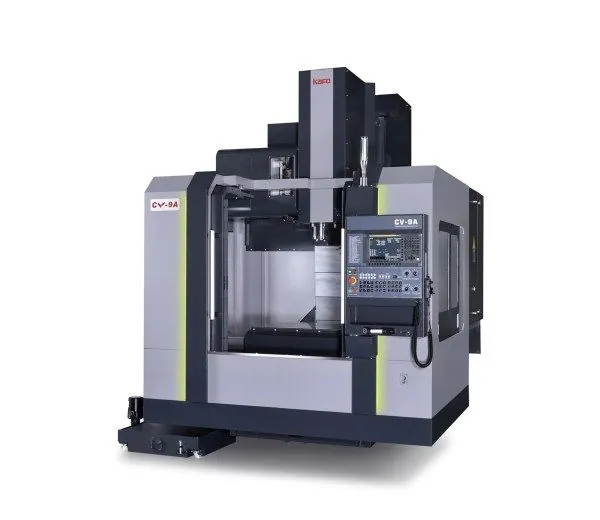

Centru Vertical CNC 3 Axe KAFO CV
| Cursă X / Y / Z | 760 / 520 / 480 mm |
| Dimensiuni masă | 860×520 mm |
| Arbore / Turații | BT40 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 300 kg |
Centru Vertical CNC KAFO CV Large
| Cursă X / Y / Z | 1270 / 650 / 650 mm |
| Dimensiuni masă | 1350×650 mm |
| Arbore / Turații | BT40 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 1000 kg |
Centru Vertical CNC KAFO DV
| Cursă X / Y / Z | 900 / 600 / 600 mm |
| Dimensiuni masă | 1000×600 mm |
| Arbore / Turații | BT40 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 650 kg |
Centru Vertical CNC KAFO DV Large
| Cursă X / Y / Z | 1270 / 650 / 650 mm |
| Dimensiuni masă | 1350×650 mm |
| Arbore / Turații | BT40/BT50 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 1000 kg |
Centru Vertical CNC KAFO SV-1000
| Cursă X / Y / Z | 1020 / 520 / 640 mm |
| Dimensiuni masă | 1150×520 mm |
| Arbore / Turații | BT40 / 8,000 rpm curea |
| ATC / Capacitate masă | 24 scule / 600 kg |
Centru Vertical CNC KAFO VMC
| Cursă X / Y / Z | 1100 / 600 / 635 mm |
| Dimensiuni masă | 1250×600 mm |
| Arbore / Turații | BT40 / 12,000 rpm |
| ATC / Capacitate masă | 24 scule / 1200 kg |
Centru Vertical CNC KAFO VMC Large
| Cursă X / Y / Z | 1270 / 650 / 650 mm |
| Dimensiuni masă | 1350×650 mm |
| Arbore / Turații | BT40/BT50 / 12,000 rpm |
| ATC / Capacitate masă | 24 scule / 1200 kg |
Centru Vertical CNC KAFO VMC XL
| Cursă X / Y / Z | 3100 / 1020 / 900 mm |
| Dimensiuni masă | 3100×1000 mm |
| Arbore / Turații | BT50 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 4000 kg |
Centru Vertical CNC SUNMILL JHV
| Cursă X / Y / Z | 550 / 400 / 460 mm |
| Dimensiuni masă | 600×400 mm |
| Arbore / Turații | BT40 / 8,000 rpm |
| ATC / Capacitate masă | 24 scule / 200 kg (×2) |
Centru Vertical CNC SUNMILL JHV Large
| Cursă X / Y / Z | 850 / 550 / 580 mm |
| Dimensiuni masă | 1020×550 mm |
| Arbore / Turații | BT40 / 8,000 rpm |
| ATC / Capacitate masă | 16 scule / 600 kg |
Centru Vertical CNC SUNMILL JHV XL
| Cursă X / Y / Z | 1300 / 750 / 700 mm |
| Dimensiuni masă | 1300×750 mm |
| Arbore / Turații | BT40 / 8,000 rpm |
| ATC / Capacitate masă | 16 scule / 1000 kg |
Centru Vertical CNC SUNMILL JMV
| Cursă X / Y / Z | 1100 / 600 / 600 mm |
| Dimensiuni masă | 1250×620 mm |
| Arbore / Turații | BT40 / 10,000 rpm |
| ATC / Capacitate masă | 24 scule / 880 kg |

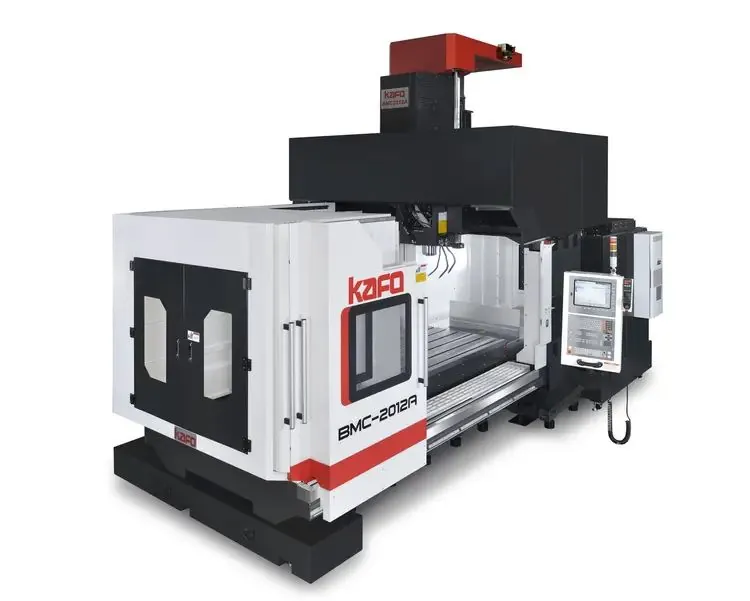

Centre Portal CNC KAFO B/BMC
| Cursă X / Y / Z | 2100 / 1200 / 800 mm |
| Dimensiuni masă | 2000×1100 mm |
| Arbore / Turații | BT50 / 6,000 rpm |
| ATC / Capacitate masă | 30 scule / 4000 kg |
Centre Portal CNC KAFO RV/RVM
| Cursă X / Y / Z | 2600 / 2200 / 1100 mm |
| Dimensiuni masă | 2500×1500 mm |
| Arbore / Turații | BT50 / 6,000 rpm |
| ATC / Capacitate masă | 60 scule / 9000 kg |
CNC KAFO RV5A/RVM5A - 5 Axe
| Cursă X / Y / Z | 3100 / 3500 / 1100-1300 mm |
| Dimensiuni masă | 3000×2100 mm |
| Arbore / Turații |
HSK-A63/A100 12,000-24,000 rpm |
| ATC / Capacitate masă | 30 scule / 13000 kg |
Centre Orizontale CNC KAFO HMC
| Cursă X / Y / Z | 720 / 650 / 650 mm |
| Dimensiuni masă | 500×500 mm |
| Arbore / Turații | BT40 / 15,000 rpm |
| ATC / Capacitate masă | 40 scule / 800 kg |

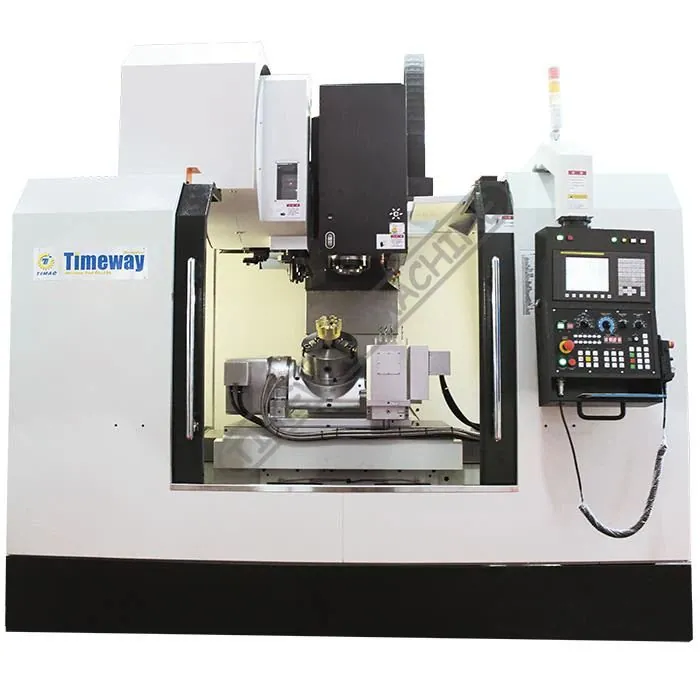

Timeway - Centre de Prelucrare CNC 5 Axe
Prelucrare simultană 5 axe pentru piese complexe 3D
Modele: VF7U (B+C cradle), VF6 (A+C axis)
Descriere Generală
Centrele de prelucrare Timeway cu 5 axe simultane oferă soluții complete pentru prelucrarea pieselor complexe. Structură tip cutie din fontă pentru rigiditate maximă, ghidaje liniare cu rulmenți pe toate axele, ax principal direct-driven pentru performanță superioară.
Caracteristici Principale
- Structură rigidă: Bătiu din fontă tip resin sand casting
- Ghidaje premium: X, Y, Z cu ghidaje liniare tip rulment importate
- Protecție completă: Capace telescopice inox pe toate axele
- Ax principal performant: Direct-driven, standard 12,000 rpm (opțional până la 24,000 rpm)
- ATC profesional: VF7U cu magazie lanț 32 scule, VF6 cu disc 24 scule
- Masă rotativă 5 axe: VF7U tip cradle (B+C), VF6 tip standard (A+C)
- Control numeric: SIEMENS, FANUC, HEIDENHAIN (la alegere)
- Răcire optimizată: Sistem centralizat + răcire ax principal
Specificații Tehnice Comparative
| Parametru | VF7U (B+C cradle) | VF6 (A+C axis) |
|---|---|---|
| Dimensiuni masă (W×L) | 500 (650) mm rotundă | 255 mm rotundă |
| Cursă longitudinală (X) | 700 mm | 600 mm |
| Cursă transversală (Y) | 450 mm | 550 mm |
| Cursă verticală (Z) | 400 mm | 350 mm |
| Distanță ax-coloană | 224 mm | 608 mm |
| Distanță ax-masă | 200-600 mm | 0-350 mm |
| Con ax principal | BT40 / Ø150mm | BT40 / Ø150mm |
| Turații maxime ax | 10,000 rpm (std) | 12,000 rpm (std) |
| Magazie scule (ATC) | Lanț / 32 posturi | Disc / 24 posturi |
| Timp schimbare sculă | 1.5 sec | 1.8 sec |
| Diametru sculă max | Ø76 mm | Ø78 mm |
| Lungime sculă max | 250 mm | 300 mm |
| Greutate sculă max | 7 kg | 8 kg |
| Viteză rapidă X/Y/Z | 24/24/24 m/min | 36/36/30 m/min |
| Motor principal | 15 kW | 7.5 kW |
| Motoare alimentare X/Y/Z | 50 NM | 12/12/16 NM |
| Capacitate încărcare masă | 200 kg | 130 kg |
| Greutate netă (aprox.) | 11 T | 6 T |
| Dimensiuni totale (L×W×H) | 2950×3150×2900 mm | 2950×3150×2900 mm |
Configurație Standard & Accesorii
Configurații Opționale
- Ax principal de viteză mare (15,000 / 20,000 / 24,000 rpm)
- Duză răcire circulară
- Răcire prin ax (CTS - Coolant Through Spindle)
- Aer condiționat pentru dulap electric
- Sistem măsurare automată lungime scule
- Sistem măsurare automată piese (touch probe)
- Encoder liniar (precizie maximă)
- Encoder circular (masă rotativă)
- Transportor șurub aș copii
- Transportor lanț așchii
- Spălare high-pressure cu apă
- Ușă de siguranță suplimentară
- Separator ulei (oil skimmer)
Interesant? Solicită o ofertă personalizată pentru configurația dorită.

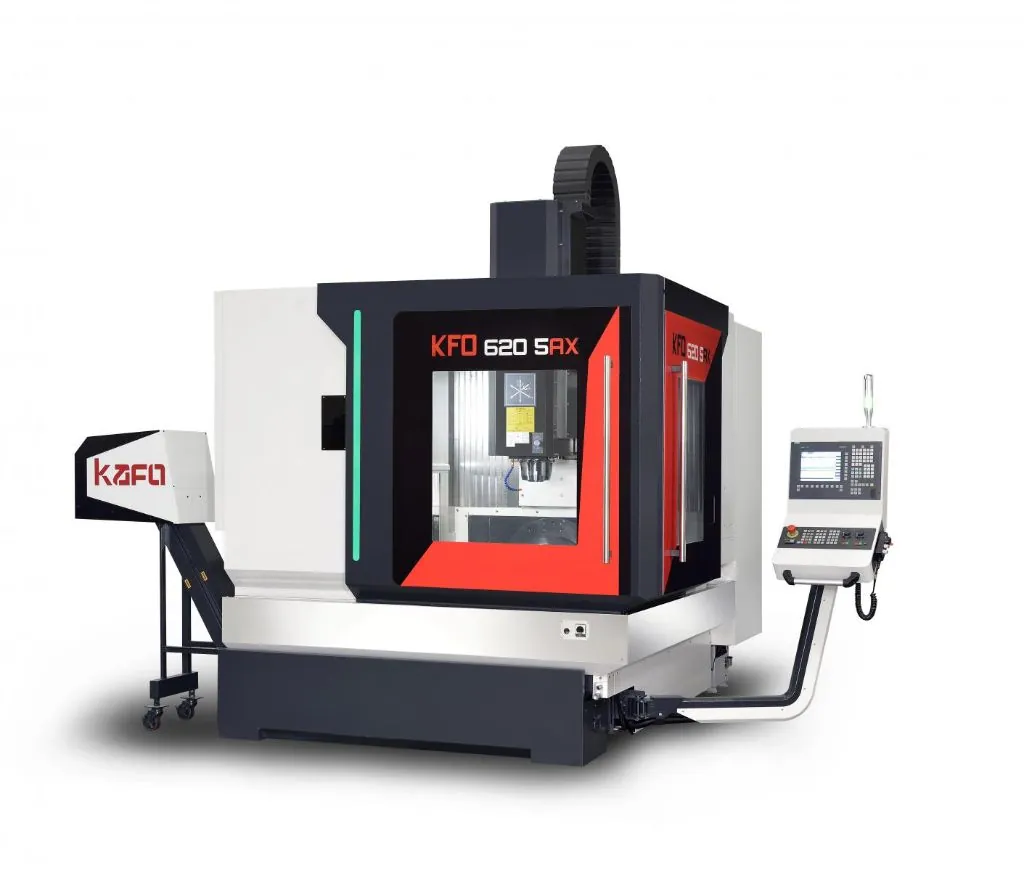

Contactează-ne: 0788 242 405Kafo - Centre de Prelucrare CNC 5 Axe
Tehnologie turcească de vârf pentru prelucrare simultană 5 axe
Modele: KFO-620-5AX, CV-400U/A, CV-500U/A
Descriere Generală
Centrele de prelucrare Kafo cu 5 axe simultane reprezintă excelența ingineriei turce în domeniul prelucrării metalelor. Echipate cu masă rotativă tip cradle pentru stabilitate maximă, aceste mașini oferă prelucrare complexă 3D cu precizie ridicată. Configurația cu axe A+C permite unghi de înclinare de -30° până la +120° pe axa A și rotație completă 360° pe axa C, ideal pentru componente aerospațiale, medical și automotive.
Structura rigidă din fontă Meehanite și ghidajele liniare de înaltă precizie asigură performanță constantă și finisaje superioare, chiar și în condiții de lucru intensive 24/7.
Caracteristici Principale
- Masă rotativă tip cradle: Design ergonomic pentru încărcare ușoară și stabilitate maximă în timpul prelucrării
- Axe rotative A+C: A-axis -30°~+120° pentru unghi variabil, C-axis 360° pentru rotație completă
- Structură rigidă Meehanite: Fontă de calitate superioară pentru absorbția vibrațiilor și precizie pe termen lung
- Ghidaje liniare premium: Toate axele X, Y, Z echipate cu ghidaje liniare cu rulmenți pentru viteză și precizie
- Ax principal performant: BT40 / BT50 cu turații până la 12,000 rpm și putere 11-15 kW
- Sistem ATC eficient: Schimbător automat 24-32 scule cu timp de schimb sub 3 secunde
- Control CNC avansat: Sistem Fanuc / Siemens cu interfață intuitivă și programare 5 axe simultane
- Protecție completă: Carcase de protecție cu geamuri de vizibilitate și sistem complet de răcire/lubrifiere
- Precizie certificată: Repetabilitate ±0.003mm, precizie poziționare ±0.005mm
- Eficiență energetică: Motoare servo pe toate axele pentru consum redus și performanță ridicată
Specificații Tehnice Comparative
| Parametru | KFO-620-5AX | CV-400U/A | CV-500U/A |
|---|---|---|---|
| Dimensiuni masă rotativă | Ø500mm | Ø400mm | Ø500mm |
| Capacitate încărcare masă | 300 kg | 200 kg | 300 kg |
| Cursă X (longitudinal) | 620 mm | 400 mm | 500 mm |
| Cursă Y (transversal) | 450 mm | 350 mm | 400 mm |
| Cursă Z (vertical) | 450 mm | 350 mm | 400 mm |
| Axa A (înclinare) | -30° ~ +120° | -30° ~ +120° | -30° ~ +120° |
| Axa C (rotație) | 360° continuu | 360° continuu | 360° continuu |
| Viteză rotație A-axis | 20 rpm | 20 rpm | 20 rpm |
| Viteză rotație C-axis | 30 rpm | 30 rpm | 30 rpm |
| Distanță arbore-masă (min/max) | 100-550 mm | 80-430 mm | 90-490 mm |
| Conicitate arbore principal | BT40 / ISO 40 | BT40 / ISO 40 | BT50 / ISO 50 |
| Turații maxime arbore | 12,000 rpm | 12,000 rpm | 10,000 rpm |
| Putere motor principal | 11 kW (15 CP) | 11 kW (15 CP) | 15 kW (20 CP) |
| Cuplu maxim arbore | 70 Nm | 70 Nm | 95 Nm |
| Schimbător scule (ATC) | 24 poziții (lanț) | 24 poziții (disc) | 32 poziții (lanț) |
| Timp schimb scule (tool to tool) | 2.5 sec | 2.8 sec | 2.5 sec |
| Diametru max. sculă | Ø80mm (adjacent), Ø125mm (empty) | Ø80mm (adjacent), Ø120mm (empty) | Ø100mm (adjacent), Ø150mm (empty) |
| Lungime max. sculă | 300 mm | 250 mm | 350 mm |
| Greutate max. sculă | 8 kg | 7 kg | 12 kg |
| Viteză rapidă X/Y/Z | 36 / 36 / 30 m/min | 36 / 36 / 30 m/min | 32 / 32 / 28 m/min |
| Avans de lucru | 1-10,000 mm/min | 1-10,000 mm/min | 1-10,000 mm/min |
| Precizie poziționare | ±0.005 mm | ±0.005 mm | ±0.005 mm |
| Repetabilitate | ±0.003 mm | ±0.003 mm | ±0.003 mm |
| Rezoluție interpolator | 0.001 mm | 0.001 mm | 0.001 mm |
| Control CNC | Fanuc 31i-B5 / Siemens 828D | Fanuc 31i-B5 / Siemens 828D | Fanuc 31i-B5 / Siemens 840D sl |
| Sistem răcire lichid | 300 litri | 250 litri | 400 litri |
| Presiune răcire (standard/high) | 10 / 70 bar | 10 / 70 bar | 10 / 70 bar |
| Alimentare electrică | 3-phase, 400V, 50Hz | 3-phase, 400V, 50Hz | 3-phase, 400V, 50Hz |
| Consum electric total | 28 kVA | 26 kVA | 35 kVA |
| Presiune aer comprimat necesară | 6 bar, 300 l/min | 6 bar, 250 l/min | 6 bar, 350 l/min |
| Greutate netă mașină | 7,500 kg | 6,200 kg | 8,800 kg |
| Dimensiuni totale (L×W×H) | 3,200×2,800×2,600 mm | 2,900×2,600×2,500 mm | 3,500×3,000×2,700 mm |
Configurație Standard & Accesorii Incluse
Configurații Opționale Disponibile
- Ax principal viteză mare: Upgrade la 15,000 / 18,000 / 20,000 rpm pentru materiale dure
- Schimbător scule extins: Upgrade la 40 sau 60 poziții pentru producție variată
- Sondă palpare 3D: Renishaw sau Blum pentru verificare și calibrare automată piese
- Sistem măsurare scule: Laser sau contact pentru calibrare automată lungime/diametru
- Răcire high-pressure: Pompă 70 bar pentru spălare agresivă și prelungirea vieții sculelor
- Răcire prin arbore (TSC): Sistem coolant prin centru sculei pentru aplicații speciale
- Control CNC premium: Upgrade la Siemens 840D sl sau Heidenhain iTNC 640
- Masă de schimb palet: Sistem quick-change pentru reducerea timpilor de setup
- Sistem scule motorized: Live tools pentru operații de strunjire pe centrul de frezat
- Software CAM integrat: Licență Mastercam sau EdgeCAM pentru programare offline
- Monitorizare wireless: Sistem IoT pentru monitorizare remotă status mașină
- Garanție extinsă: Extensie garanție la 3 sau 5 ani cu service prioritar
- Training avansat: Cursuri specializate programare 5 axe simultane la locație client
Aplicații & Industrii
Centrele Kafo 5 axe sunt ideale pentru:
- Aerospace: Componente turbine, blades, structural parts complexe
- Medical: Implante ortopedice, proteze titanium, instrumente chirurgicale
- Automotive: Prototipuri, matrite injecție, componente motor de curse
- Energy: Componente turbine eoliene, hidrocentrale, nuclear
- Defense: Componente armament, optică de precizie, mecanisme complexe
Interesant? Solicită o demonstrație live sau o ofertă personalizată pentru configurația dorită.
Contactează-ne: 0788 242 405Timeway - Centre Verticale CNC 3 Axe
Centre de prelucrare verticale profesionale pentru productivitate maximă
Modele: VH8, VH8B, VH10
Descriere Generală
Centrele verticale de prelucrare Timeway cu 3 axe reprezintă soluția optimă pentru prelucrarea pieselor din metal, plastic și materiale compozite. Echipate cu structură rigidă din fontă tip resin sand casting, ghidaje liniare importate pe toate axele și arbore direct-driven pentru performanță superioară.
Aceste mașini oferă viteza de deplasare rapidă de 48m/min pe toate axele, ATC disc cu 24 poziții și control CNC de ultimă generație pentru precizie și productivitate ridicate în producția de serie și prototipuri.
Caracteristici Principale
- Structură rigidă: Bătiu din fontă tip resin sand casting pentru absorbție vibrații
- Ghidaje premium: X, Y, Z cu ghidaje liniare tip rulment importate
- Protecție completă: Capace telescopice inox pe toate axele
- Ax principal performant: Direct-driven, standard 12,000 rpm
- ATC profesional: Schimbător automat disc 24 scule
- Viteze rapide: 48m/min pe X, Y, Z pentru cicluri scurte
- Control numeric: KND, GSK, HNC (China) sau SIEMENS, FANUC, MITSUBISHI, FAGOR (opțional)
- Răcire optimizată: Sistem centralizat + răcire ax principal
- Lubrifiere automată: Sistem centralizat pentru mentenanță redusă
- Heat exchanger: Pentru cabinetul electric - stabilitate termică
Specificații Tehnice Comparative
| Parametru | Unitate | VH8 | VH8B | VH10 |
|---|---|---|---|---|
| Dimensiuni masă (WxL) | mm | 450x900 | 450x900 | 600x1300 |
| Cursă longitudinală (X) | mm | 800 | 800 | 1000 |
| Cursă transversală (Y) | mm | 500 | 500 | 600 |
| Cursă verticală (Z) | mm | 500 | 500 | 600 |
| Distanță arbore-coloană | mm | 524 | 524 | 660 |
| Distanță arbore-masă | mm | 170-670 | 110-610 | 170-770 |
| Canale T masă (Nr-Dim-Distanță) | - | 3-18x130 | 3-18x130 | 5-18x100 |
| Conicitate arbore | - | BT40/Φ140 (Short nose) | BT40/Φ140 (Short nose) | BT40/Φ150 (Long nose) |
| Turații maxime arbore | rpm | 12,000 (Direct connect) | 12,000 (Direct connect) | 12,000 (Direct connect) |
| Tip ATC / Poziții | - | Disc / 24pcs | Disc / 24pcs | Disc / 24pcs |
| Diametru max. sculă | mm | Φ80 | Φ80 | Φ80 |
| Lungime max. sculă | mm | 300 | 300 | 300 |
| Greutate max. sculă | kg | 7 | 7 | 7 |
| Putere motor principal | kW | 7.5 | 7.5 | 7.5 |
| Motoare avans X/Y/Z | NM | 8,10,12 | 8,10,12 | 12,16,16 |
| Viteză rapidă X/Y/Z | m/min | 48,48,48 | 48,48,48 | 48,48,48 |
| Capacitate încărcare masă | kg | 500 | 500 | 800 |
| Greutate netă (aprox.) | T | 4 | 4 | 7 |
| Dimensiuni totale (LxWxH) | mm | 2800x2300x2400 | 2800x2300x2400 | 3100x2350x2960 |
Configurație Standard & Accesorii Incluse
- Bătiu din fontă tip resin sand casting
- Ghidaje liniare importate pe X, Y, Z
- Capace telescopice inox pentru protecție axe
- Arbore direct-driven, 12,000 rpm standard
- Cilindru pneumatic producție Taiwan
- ATC tip disc sau carusel (opțional)
- Rulmenți importați pentru șuruburi
- Cuplaj importat
- Cap motor servo conectat direct la axa Z (cu frână)
- Caroserie completă închisă
- Rigid tapping (filetare rigidă)
- Suflaj aer central prin arbore
- Răcitor ulei arbore
- Lampă lucru + Lampă pilot
- Interfață USB și LAN
- Generator puls manual (MPG)
- Sistem centralizat lubrifiere automată
- Sistem răcire lichid
- Heat exchanger pentru cabinet electric
- Blocuri și șuruburi nivelare
- Cutie scule și unelte
- Controler CNC: KND, GSK, HNC (China)
Configurație Opțională & Upgrade-uri
- Pregătire pentru axa a 4-a
- Masă rotativă NC (axa a 4-a)
- Arbore cu transmisie curea (10,000 rpm)
- Arbore direct-driven (15,000 rpm)
- Duză circulară răcire
- Răcire prin arbore (CTS - Coolant Through Spindle)
- Aer condiționat (A/C) pentru cabinet electric
- Sistem automat măsurare lungime scule
- Sistem automat măsurare piese
- Transportor șurub pentru așchii
- Transportor lanț pentru așchii
- Sistem high-pressure water flush
- Ușă de siguranță
- Oil skimmer (separator ulei)
- Control CNC premium: SIEMENS, FANUC, MITSUBISHI, FAGOR
Aplicații Industriale
Aceste centre verticale sunt ideale pentru o gamă largă de industrii și aplicații:
- Automotive: Componente motor, transmisie, șasiu
- Aerospațial: Piese structurale, subansamble
- Producție matrite: Matrite injecție, stanțare, turnare
- Piese de schimb: Producție serie și prototipuri
- Mecatronică: Componente robotică, automatizări
- Medical: Componente echipamente medicale
Solicită Ofertă Personalizată
Contactează echipa noastră pentru consultanță tehnică și ofertă detaliată.
Contactează-ne: 0788 242 405KAFO CV Series - Centre Verticale CNC 3 Axe
Centre verticale compacte pentru producție de precizie
Modele: CV-7, CV-9, CV-9 APC, CV-11
Descriere Generală
Seria KAFO CV oferă centre verticale CNC compacte și versatile, ideale pentru producție de serie mică și medie. Echipate cu arbore BT40 și turații de 10,000 rpm, aceste mașini oferă un echilibru perfect între precizie, viteză și rigiditate. Structură din fontă cu ghidaje liniare pe toate axele pentru stabilitate maximă.
Caracteristici Principale
- Structură rigidă: Bătiu din fontă pentru amortizare vibrații
- Ghidaje liniare: Rulmenți importați pe toate axele X, Y, Z
- Arbore performant: BT40, 10,000 rpm standard
- ATC rapid: 24 poziții, schimbare scule 1.5-1.8 sec
- Capacitate masă: Între 300-500 kg în funcție de model
- Control CNC: KND, GSK, HNC standard (FANUC, SIEMENS opțional)
Specificații Tehnice Comparative
| Parametru | CV-7 | CV-9 | CV-9 APC | CV-11 |
|---|---|---|---|---|
| Cursă X (longitudinal) | 760 mm | 900 mm | 900 mm | 1100 mm |
| Cursă Y (transversal) | 520 mm | 560 mm | 560 mm | 600 mm |
| Cursă Z (vertical) | 480 mm | 510 mm | 510 mm | 600 mm |
| Dimensiuni masă (W×L) | 860×520 mm | 1000×560 mm | 1000×560 mm | 1200×600 mm |
| Conicitate arbore | BT40 | BT40 | BT40 | BT40 |
| Turații maxime arbore | 10,000 rpm | 10,000 rpm | 10,000 rpm | 10,000 rpm |
| Putere motor principal | 7.5 kW | 7.5 kW | 7.5 kW | 11 kW |
| ATC / Poziții | 24 scule | 24 scule | 24 scule (APC) | 24 scule |
| Timp schimbare sculă | 1.5 sec | 1.5 sec | 1.5 sec | 1.8 sec |
| Viteză rapidă X/Y/Z | 24/24/24 m/min | 36/36/30 m/min | 36/36/30 m/min | 36/36/30 m/min |
| Capacitate încărcare masă | 300 kg | 400 kg | 400 kg | 500 kg |
| Greutate netă (aprox.) | 4.5 T | 5.5 T | 5.5 T | 6.5 T |
Configurație Standard & Accesorii
- Rigid tapping (filetare rigidă)
- Suflaj aer central prin arbore
- Răcitor ulei arbore
- Lampă lucru + Lampă pilot
- Interfață USB și LAN
- Generator puls manual (MPG)
- Sistem centralizat lubrifiere automată
- Sistem răcire lichid
- Heat exchanger pentru cabinet electric
- Controler CNC: KND, GSK, HNC (China)
Configurație Opțională & Upgrade-uri
- Pregătire pentru axa a 4-a
- Masă rotativă NC (axa a 4-a)
- Arbore cu transmisie curea (10,000 rpm)
- Arbore direct-driven (15,000 rpm)
- Răcire prin arbore (CTS - Coolant Through Spindle)
- Sistem automat măsurare lungime scule
- Sistem automat măsurare piese
- Transportor șurub/lanț pentru așchii
- Oil skimmer (separator ulei)
- Control CNC premium: SIEMENS, FANUC, MITSUBISHI
Aplicații Industriale
- Automotive: Componente motor, transmisie
- Producție matrite: Matrite injecție mici
- Piese de schimb: Producție serie și prototipuri
- Mecatronică: Componente robotică
Solicită Ofertă Personalizată
Contactează echipa noastră pentru consultanță tehnică și ofertă detaliată.
Contactează-ne: 0788 242 405KAFO CV Large Series - Centre Verticale CNC Mari
Centre verticale pentru piese mari - curse extinse
Modele: CV-12, CV-14, CV-16, CV-168, CV-18
Descriere Generală
Seria KAFO CV Large extinde capacitățile seriei CV standard, oferind curse mult mai mari pentru prelucrarea pieselor voluminoase. Cu dimensiuni de masă între 1350×650 mm și 1880×800 mm, aceste mașini sunt ideale pentru piese mari din industria automotive, aerospațială și producția de matrite.
Specificații Tehnice Comparative
| Parametru | CV-12 | CV-14 | CV-16 | CV-168 | CV-18 |
|---|---|---|---|---|---|
| Cursă X / Y / Z | 1270/650/650 mm | 1400/700/700 mm | 1600/800/750 mm | 1680/850/800 mm | 1800/900/800 mm |
| Dimensiuni masă | 1350×650 mm | 1550×700 mm | 1750×800 mm | 1880×850 mm | 2000×900 mm |
| Arbore / Turații | BT40 / 10k rpm | BT40 / 10k rpm | BT50 / 8k rpm | BT50 / 8k rpm | BT50 / 8k rpm |
| Capacitate masă | 1000 kg | 1500 kg | 2000 kg | 2500 kg | 3000 kg |
Configurație Standard
- Ghidaje liniare pe toate axele
- ATC 24 scule
- Rigid tapping
- Sistem răcire centralizat
- Control CNC: KND/GSK/HNC
Solicită Ofertă Personalizată
Contactează-ne: 0788 242 405KAFO DV Series - Centre Verticale CNC 3 Axe
Serie economică pentru producție eficientă
Modele: DV-9A, DV-9B/9C, DV-11A, DV-11B/11C
Descriere Generală
Seria KAFO DV oferă un raport excelent calitate-preț pentru ateliere care caută mașini robuste și fiabile. Echipate cu arbore BT40 și turații de 10,000 rpm, aceste centre sunt perfecte pentru producție de serie și aplicații generale.
Specificații Tehnice Comparative
| Parametru | DV-9A | DV-9B/9C | DV-11A | DV-11B/11C |
|---|---|---|---|---|
| Cursă X / Y / Z | 900/600/600 mm | 900/600/600 mm | 1100/600/600 mm | 1100/600/600 mm |
| Dimensiuni masă | 1000×600 mm | 1000×600 mm | 1200×600 mm | 1200×600 mm |
| Arbore / Turații | BT40 / 10k rpm | BT40 / 10k rpm | BT40 / 10k rpm | BT40/BT50 / 10k |
| Capacitate masă | 650 kg | 650 kg | 800 kg | 800 kg |
Solicită Ofertă Personalizată
Contactează-ne: 0788 242 405KAFO DV Large Series - Centre Verticale Mari
Capacitate mare pentru piese voluminoase
Modele: DV-12A/B/C, DV-1370, DV-168
Descriere Generală
Seria KAFO DV Large extinde capacitățile seriei DV cu curse mai mari și capacități de încărcare superioare. Ideală pentru piese mari din industria automotive și producția de matrite voluminoase.
Specificații Tehnice
| Parametru | DV-12A/B/C | DV-1370 | DV-168 |
|---|---|---|---|
| Cursă X / Y / Z | 1270/650/650 mm | 1400/700/700 mm | 1680/850/750 mm |
| Dimensiuni masă | 1350×650 mm | 1550×700 mm | 1880×850 mm |
| Arbore | BT40/BT50 | BT50 | BT50 |
| Capacitate masă | 1000 kg | 1500 kg | 2000 kg |
Solicită Ofertă
0788 242 405KAFO VMC Series - Centre Verticale CNC Premium
Performanță ridicată cu turații de 12,000 rpm
Modele: VMC-116A, VMC-116B
Descriere
Seria KAFO VMC reprezintă vârful gamei de centre verticale compacte, cu arbore de mare viteză (12,000 rpm) și capacitate mare de încărcare. Perfecte pentru producție de precizie în industria automotive și aerospațială.
Specificații
| Parametru | VMC-116A | VMC-116B |
|---|---|---|
| Cursă X/Y/Z | 1100/600/635 mm | 1100/600/635 mm |
| Dimensiuni masă | 1250×600 mm | 1250×600 mm |
| Arbore | BT40 / 12,000 rpm | BT40 / 12,000 rpm |
| Capacitate | 1200 kg | 1200 kg |
Solicită Ofertă
0788 242 405KAFO VMC Large - Centre Mari Premium
6 modele pentru piese mari
Modele: VMC-126A/B, VMC-1370, VMC-1688, VMC-2100, VMC-2100+, VMC-2600
Descriere
Seria KAFO VMC Large oferă curse extinse și capacități mari pentru piese voluminoase. Echipate cu arbore BT40 sau BT50 și turații de 12,000 rpm.
Specificații Tehnice
| Model | Cursă X/Y/Z | Dimensiuni masă | Arbore | Capacitate |
|---|---|---|---|---|
| VMC-126A/B | 1270/650/650 mm | 1350×650 mm | BT40/BT50 | 1200 kg |
| VMC-1370 | 1400/700/700 mm | 1550×700 mm | BT50 | 1500 kg |
| VMC-1688 | 1680/850/750 mm | 1880×850 mm | BT50 | 2000 kg |
| VMC-2100 | 2100/900/850 mm | 2200×900 mm | BT50 | 3000 kg |
| VMC-2100+ | 2100/1000/850 mm | 2200×1000 mm | BT50 | 3500 kg |
| VMC-2600 | 2600/1200/1000 mm | 2700×1200 mm | BT50 | 5000 kg |
Solicită Ofertă
0788 242 405KAFO VMC XL - Centre Extra Large
Cele mai mari mașini din gamă
Modele: VMC-3100, VMC-4100
Descriere
Seria KAFO VMC XL oferă curse ultra-mari pentru piese industriale de dimensiuni excepționale. Cu curse de până la 4100mm pe axa X și capacitate de încărcare de până la 6000 kg.
Specificații
| Model | Cursă X/Y/Z | Dimensiuni masă | Capacitate |
|---|---|---|---|
| VMC-3100 | 3100/1020/900 mm | 3100×1000 mm | 4000 kg |
| VMC-4100 | 4100/1200/1000 mm | 4200×1200 mm | 6000 kg |
Solicită Ofertă
0788 242 405SUNMILL JHV Series - Centre Verticale Taiwan
Calitate premium din Taiwan
Modele: JHV-550 APC, JHV-550, JHV-800
Descriere
Seria SUNMILL JHV oferă centre verticale compacte de înaltă calitate, fabricate în Taiwan. Cu arbore BT40 și turații de 8,000 rpm, aceste mașini sunt perfecte pentru producție de precizie. Modelul JHV-550 APC include sistem automat de palete pentru producție continuă.
Specificații
| Model | Cursă X/Y/Z | Dimensiuni masă | ATC | Capacitate |
|---|---|---|---|---|
| JHV-550 APC | 550/400/460 mm | 600×400 mm | 24 scule | 200 kg (×2) |
| JHV-550 | 550/400/460 mm | 600×400 mm | 24 scule | 200 kg |
| JHV-800 | 800/500/500 mm | 900×500 mm | 24 scule | 500 kg |
Solicită Ofertă
0788 242 405SUNMILL JHV Large - Centre Mari Taiwan
4 modele pentru piese medii-mari
Modele: JHV-850, JHV-1020, JHV-1100, JHV-1200
Descriere
Seria SUNMILL JHV Large extinde capacitățile seriei standard cu curse mai mari. Fabricate în Taiwan cu componente de calitate superioară, aceste mașini oferă precizie și fiabilitate pentru producție industrială exigentă.
Specificații
| Model | Cursă X/Y/Z | Dimensiuni masă | Capacitate |
|---|---|---|---|
| JHV-850 | 850/550/580 mm | 1020×550 mm | 600 kg |
| JHV-1020 | 1020/550/580 mm | 1200×550 mm | 800 kg |
| JHV-1100 | 1100/600/610 mm | 1250×620 mm | 1000 kg |
| JHV-1200 | 1200/650/650 mm | 1350×650 mm | 1200 kg |
Solicită Ofertă
0788 242 405SUNMILL JHV XL - Centre Extra Large Taiwan
5 modele pentru piese mari
Modele: JHV-1300, JHV-1500, JHV-1600, JHV-1800, JHV-2000
Descriere
Seria SUNMILL JHV XL reprezintă vârful gamei pentru piese mari. Cu curse de până la 2000mm și capacități de încărcare de până la 3000 kg, aceste mașini sunt ideale pentru industria aerospațială, automotive și producția de matrite mari.
Specificații
| Model | Cursă X/Y/Z | Masă | Arbore | Capacitate |
|---|---|---|---|---|
| JHV-1300 | 1300/750/700 mm | 1300×750 mm | BT40 / 8k | 1000 kg |
| JHV-1500 | 1500/750/700 mm | 1500×750 mm | BT40 / 8k | 1200 kg |
| JHV-1600 | 1600/750/700 mm | 1650×750 mm | BT40 / 8k | 1200 kg |
| JHV-1800 | 1800/900/750 mm | 1850×900 mm | BT50 / 6k | 2500 kg |
| JHV-2000 | 2000/900/750 mm | 2050×900 mm | BT50 / 6k | 3000 kg |
Solicită Ofertă
0788 242 405SUNMILL JMV Series - Ghidaj Paralelipipedic
5 modele cu ghidaj box-way pentru rigiditate maximă
Modele: JMV-1100, JMV-1200A, JMV-1400, JMV-1600, JMV-1800
Descriere
Seria SUNMILL JMV se distinge prin ghidajul paralelipipedic (box-way) care oferă rigiditate excepțională pentru prelucrări grele. Modelele mari (JMV-1600, JMV-1800) sunt echipate cu arbore BT50 și turații de 6,000 rpm, optimizate pentru couple mare și capacitate de aschiere superioară.
Specificații Tehnice
| Model | Cursă X/Y/Z | Dimensiuni masă | Arbore | Capacitate |
|---|---|---|---|---|
| JMV-1100 | 1100/600/600 mm | 1250×620 mm | BT40 / 10k rpm | 880 kg |
| JMV-1200A | 1200/650/600 mm | 1350×650 mm | BT40 / 10k rpm | 1000 kg |
| JMV-1400 | 1400/720/610 mm | 1550×700 mm | BT40 / 10k rpm | 2000 kg |
| JMV-1600 | 1600/850/750 mm | 1800×850 mm | BT50 / 6k rpm | 2000 kg |
| JMV-1800 | 1800/850/750 mm | 2000×850 mm | BT50 / 6k rpm | 2500 kg |
Caracteristici Ghidaj Paralelipipedic
- Rigiditate maximă: Ghidaj box-way pentru stabilitate superioară
- Prelucrări grele: Ideal pentru tăieri mari și materiale dure
- BT50 pe modele mari: Arbore robust pentru scule puternice
- Capacitate mare: Până la 2500 kg încărcare masă
- 24 scule ATC: Schimbător automat tip braț
Solicită Ofertă Personalizată
Contactează-ne pentru detalii despre seria JMV cu ghidaj paralelipipedic
Contactează-ne: 0788 242 405SUNMILL 5 Axe - Centre Taiwan Premium
Prelucrare 5 axe simultane de înaltă precizie
Modele: UH-500, X5-320
Descriere
Centrele SUNMILL cu 5 axe simultane oferă soluții complete pentru prelucrarea pieselor complexe 3D. Modelul UH-500 are curse mari (1100×600×610mm) cu arbore BBT40 de mare viteză (15,000 rpm), iar modelul X5-320 este compact cu masă rotundă Ø350mm, ideal pentru piese mici complexe.
Specificații
| Model | Cursă X/Y/Z | Masă | Arbore | ATC | Capacitate |
|---|---|---|---|---|---|
| UH-500 | 1100/600/610 mm | 1250×620 mm | BBT40 / 15k rpm | 24 scule | 500 kg |
| X5-320 | 410/600/510 mm | Ø350 mm (rotundă) | BT40 / 10k rpm | 24 scule | 100 kg |
Solicită Ofertă
0788 242 405Ai nevoie de consultanță?
Contactează-ne pentru soluții personalizate de producție industrială.
KAFO B/BMC - Centre de Prelucrare cu Portal
Tehnologie taiwaneză pentru piese mari industriale
34 Modele disponibile: Serie 1350-1700mm (11 modele) • Serie 2300mm (7 modele) • Serie 2800mm (6 modele) • Serie 3200-3750mm (10 modele)
Descriere Generală
Seria KAFO B/BMC reprezintă excelența în prelucrarea pieselor de mari dimensiuni pentru industria grea. Cu o concepție specială a construcției – portal fix și masă mobilă – aceste centre oferă rigiditate maximă și precizie ridicată pentru aplicații industriale exigente.
Axele X și Y utilizează ghidaj liniar cu role sau bile de la producători de top (INA Germania, NSK/THK Japonia), iar axa Z oferă ghidaj paralelipipedic sau liniar, în funcție de aplicația specifică. Mașinile pot fi echipate cu diverse tipuri de port-sculă: frezare la 90°, universal, cu extensie, sau multi-direcțional.
Caracteristici Principale
- Portal fix + masă mobilă: Construcție rigidă cu lungime minimă a liniei centrale a axului pentru stabilitate maximă
- Ghidaje liniare premium: INA Germania sau NSK/THK Japonia pe axele X și Y pentru precizie și durabilitate
- Axa Z cu contragreutăți: Două seturi de cilindri pneumatici echilibrează greutatea capului axului
- Sistem arbore performant: BT50 / 6,000 rpm (modele standard) sau BT40 / 8,000 rpm (modele A)
- Reducere vibrații: Scurtarea lungimii arborelui de antrenare reduce considerabil vibrațiile
- Degajare termică scăzută: Design optimizat pentru stabilitate termică și precizie constantă
- Versatilitate capete prelucrare: Compatibil cu capete 90°, universal, extensie, multi-direcțional
- Control CNC avansat: FANUC 0i-MF standard, upgrade disponibil la 31i sau alte sisteme
- Magazin scule generos: 30 poziții standard (upgrade disponibil la 40/60)
- Capacitate impresionantă: Suportă piese de până la 29,000 kg
Serie 1350-1700mm - Specificații Complete (11 modele)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| B/BMC 2012 | 2100 / 1200 / 800 | 2000×1100 | 4,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 2012 A | 2100 / 1200 / 800 | 2000×1100 | 4,000 | 8,000 | 20 / 20 / 15 | BT40 | 32 scule |
| B/BMC 3012 | 3100 / 1200 / 800 | 3000×1100 | 5,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 3012 A | 3100 / 1200 / 800 | 3000×1100 | 5,000 | 8,000 | 20 / 20 / 15 | BT40 | 32 scule |
| B/BMC 2015 | 2100 / 1500 / 800 | 2000×1400 | 6,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 3015 | 3100 / 1500 / 800 | 3000×1400 | 7,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 2616 | 2600 / 1600 / 900 | 2500×1500 | 9,000 | 6,000 | 24 / 24 / 15 | BT50 | 30 scule |
| B/BMC 3116 | 3100 / 1600 / 900 | 3000×1500 | 11,000 | 6,000 | 24 / 24 / 15 | BT50 | 30 scule |
| B/BMC 4116 | 4100 / 1600 / 900 | 4000×1500 | 14,000 | 6,000 | 20 / 24 / 15 | BT50 | 30 scule |
| B/BMC 5116 | 5100 / 1600 / 900 | 5000×1500 | 17,000 | 6,000 | 15 / 20 / 15 | BT50 | 30 scule |
| B/BMC 6116 | 6100 / 1600 / 900 | 6000×1500 | 20,000 | 6,000 | 10 / 20 / 15 | BT50 | 30 scule |
Serie 2300mm - Specificații Complete (7 modele)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| B/BMC 2622 | 2600 / 2200 / 900 | 2500×2100 | 11,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 3122 | 3100 / 2200 / 900 | 3000×2100 | 14,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 4122 | 4100 / 2200 / 900 | 4000×2100 | 17,000 | 6,000 | 15 / 20 / 15 | BT50 | 30 scule |
| B/BMC 5122 | 5100 / 2200 / 900 | 5000×2100 | 20,000 | 6,000 | 15 / 20 / 15 | BT50 | 30 scule |
| B/BMC 6122 | 6100 / 2200 / 900 | 6000×2100 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 30 scule |
| B/BMC 8122 | 8100 / 2200 / 900 | 8000×2100 | 26,000 | 6,000 | 10 / 15 / 15 | BT50 | 30 scule |
| B/BMC 10122 | 10100 / 2200 / 900 | 10000×2100 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 30 scule |
Serie 2800mm - Specificații Complete (6 modele)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| B/BMC 3127 | 3100 / 2700 / 900 | 3000×2600 | 15,000 | 6,000 | 20 / 20 / 15 | BT50 | 30 scule |
| B/BMC 4127 | 4100 / 2700 / 900 | 4000×2600 | 18,000 | 6,000 | 15 / 20 / 15 | BT50 | 30 scule |
| B/BMC 5127 | 5100 / 2700 / 900 | 5000×2600 | 20,000 | 6,000 | 12 / 20 / 15 | BT50 | 30 scule |
| B/BMC 6127 | 6100 / 2700 / 900 | 6000×2600 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 30 scule |
| B/BMC 8127 | 8100 / 2700 / 900 | 8000×2600 | 26,000 | 6,000 | 10 / 20 / 15 | BT50 | 30 scule |
| B/BMC 10127 | 10100 / 2700 / 900 | 10000×2600 | 29,000 | 6,000 | 8 / 20 / 15 | BT50 | 30 scule |
Serie 3200-3750mm - Specificații Complete (10 modele)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| B/BMC 4131 | 4100 / 3100 / 900 | 4000×2900 | 18,000 | 6,000 | 15 / 20 / 15 | BT50 | 30 scule |
| B/BMC 5131 | 5100 / 3100 / 900 | 5000×2900 | 20,000 | 6,000 | 12 / 20 / 15 | BT50 | 30 scule |
| B/BMC 6131 | 6100 / 3100 / 900 | 6000×2900 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 30 scule |
| B/BMC 8131 | 8100 / 3100 / 900 | 8000×2900 | 26,000 | 6,000 | 10 / 15 / 15 | BT50 | 30 scule |
| B/BMC 10131 | 10100 / 3100 / 900 | 10000×2900 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 30 scule |
| B/BMC 4140 | 4100 / 4000 / 1100 | 4000×3200/3500 | 18,000 | 6,000 | 15 / 15 / 15 | BT50 | 30 scule |
| B/BMC 5140 | 5100 / 4000 / 1100 | 5000×3200/3500 | 20,000 | 6,000 | 12 / 15 / 15 | BT50 | 30 scule |
| B/BMC 6140 | 6100 / 4000 / 1100 | 6000×3200/3500 | 23,000 | 6,000 | 10 / 15 / 15 | BT50 | 30 scule |
| B/BMC 8140 | 8100 / 4000 / 1100 | 8000×3200/3500 | 26,000 | 6,000 | 8 / 15 / 15 | BT50 | 30 scule |
| B/BMC 10140 | 10100 / 4000 / 1100 | 10000×3200/3500 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 30 scule |
Configurație Standard
Accesorii Opționale
- Con arbore alternativ: DIN50 sau CAT50 cu sistem ANSI
- Turație variabilă arbore: 4000 rpm (30/37 kW) sau 8000 rpm (22/26 kW)
- Extindere cursă Z: +200mm sau +400mm pentru piese înalte
- Carenaj complet: Acoperire totală mașină pentru protecție maximă
- Magazin scule extins: Upgrade la 40/60 poziții
- Riglă gradată: Sisteme de măsurare pe axe X, Y, Z
- Răcire sculă avansată: Sistem răcire ax cu presiune 20 bar
- Cap prelucrare 90°: Manual sau automat cu indexare
- Cap universal: Pentru prelucrare multi-direcțională
- Extensie cap: Pentru accesibilitate sporită
- Culisare pivotantă: Pentru aplicații complexe
- Măsurare automată: Sisteme pentru scule și piese
- CNC upgrade: FANUC 31i, MITSUBISHI, HEIDENHAIN
- Masă rotativă CNC: Axă C pentru prelucrare complexă
- Contragreutate tip braț: Pentru modele mari (2616/3116/4116/5116/6116)
Domenii de Aplicabilitate
Construcții Mașini Industriale
Prelucrare componente de mari dimensiuni pentru utilaje industriale
Industria Electronică 3C
Piese electronice de precizie pentru tehnologie avansată
Industria Auto
Componente automotive și materiale rulante
Construcție Matrițe
Matrițe mari pentru industria de matriță și turnătorie
Industria Aerospațială
Componente de precizie pentru aviație și spațiu
Echipamente Medicale
Piese de precizie pentru dispozitive medicale
Solicită Ofertă Personalizată
Echipa Delta Machine este la dispoziția dumneavoastră pentru:
- ✓ Consultanță tehnică gratuită pentru alegerea modelului potrivit
- ✓ Dimensionarea exactă în funcție de piesele dvs.
- ✓ Configurare optimă cu accesoriile necesare
- ✓ Service și suport tehnic în perioada de garanție și post-garanție
IMPORTANT: La transmiterea cererii, vă rugăm să ne indicați dimensiunea mesei și cursele solicitate pentru a vă putea oferi mașina cu datele tehnice cele mai apropiate nevoilor dvs.
KAFO RV/RVM - Centre de Prelucrare cu Portal
Tehnologie avansată cu schimbare automată cap și direcție prelucrare
29 Modele disponibile: Serie 2622 (5 modele: Y=2300mm) • Serie 2627 (7 modele: Y=2700mm) • Serie 3135 (6 modele: Y=3500mm) • Serie 3140 (6 modele: Y=4000mm) • Serie 4142 (5 modele: Y=4200mm)
Descriere Generală
Centrele de prelucrare din seria KAFO RV/RVM sunt centre cu portal fix și coloană dublă, echipate cu sistem automat de schimb al direcției de prelucrare, permițând prelucrarea a cinci fețe ale piesei. Distanța dintre coloane variază între 1850 și 3200 mm, iar ghidajele pot fi liniare cu bile/role (RV) sau de tip paralelipipedic (RVM).
Compania KAFO (KAO FONG MACHINERY CO., LTD.) din Taiwan, înființată în 1968, a evoluat de la o gamă restrânsă de mașini de găurit și filetat la proiectarea și fabricarea unei game largi de centre de prelucrare verticale pentru industria grea, devenind unul dintre cei mai importanți constructori de mașini-unelte din Taiwan.
Caracteristici Principale
- Schimbare automată cap: Sistem automat de schimbare a capului de prelucrare cu indexare în diviziuni de 5° standard (opțional 1°/2.5° sau tip CTS)
- Prelucrare 5 fețe: Sistem automat de schimb al direcției de prelucrare pentru acces complet la piesă
- Versatilitate capete: Cap de frezare la 90°, cap universal la 45°, cap cu extensie, sau extensie pentru mărire viteză
- Magazin scule generos: 40/60/90/120 poziții verticale/orizontale (în funcție de model și configurație)
- Cilindru hidraulic integrat: UNCL incorporat în capul de fixare pentru schimbarea sculei în orice poziție
- Design optimizat: Locașul de stocare a capului nu ocupă spațiul de procesare
- Protecție eficientă: Locașul capului și magaziei protejate împotriva spanului
- Control CNC avansat: FANUC 0i-MF cu display LCD 8.4" standard (upgrade la 31i/32i disponibil)
- Aplicabilitate vastă: Construcție mașini industriale, piese electronice 3C, industria auto, matrițe, aerospațial, echipamente medicale
- Precizie și fiabilitate: Calitate recunoscută internațional pentru aplicații industriale exigente
Serie 2622 - Specificații Complete (5 modele, Y=2200mm)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV/RVM 2622 | 2600 / 2200 / 1100 | 2500×1500 | 9,000 | 6,000 | 24 / 24 / 15 | BT50 | 60 poziții |
| RV/RVM 3122 | 3100 / 2200 / 1100 | 3000×1500 | 11,000 | 6,000 | 24 / 24 / 15 | BT50 | 60 poziții |
| RV/RVM 4122 | 4100 / 2200 / 1100 | 4000×1500 | 14,000 | 6,000 | 20 / 24 / 15 | BT50 | 60 poziții |
| RV/RVM 5122 | 5100 / 2200 / 1100 | 5000×1500 | 17,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 6122 | 6100 / 2200 / 1100 | 6000×1500 | 20,000 | 6,000 | 10 / 20 / 15 | BT50 | 60 poziții |
Serie 2627 - Specificații Complete (7 modele, Y=2700mm)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV/RVM 2627 | 2600 / 2700 / 1100 | 2500×2100 | 11,000 | 6,000 | 20 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 3127 | 3100 / 2700 / 1100 | 3000×2100 | 14,000 | 6,000 | 20 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 4127 | 4100 / 2700 / 1100 | 4000×2100 | 17,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 5127 | 5100 / 2700 / 1100 | 5000×2100 | 20,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 6127 | 6100 / 2700 / 1100 | 6000×2100 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 8127 | 8100 / 2700 / 1100 | 8000×2100 | 26,000 | 6,000 | 10 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 10127 | 10100 / 2700 / 1100 | 10000×2100 | 29,000 | 6,000 | 8 / 20 / 15 | BT50 | 60 poziții |
Serie 3135 - Specificații Complete (6 modele, Y=3500mm)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV/RVM 3135 | 3100 / 3500 / 1100 | 3000×2100 | 14,000 | 6,000 | 20 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 4135 | 4100 / 3500 / 1100 | 4000×2100 | 17,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 5135 | 5100 / 3500 / 1100 | 5000×2100 | 20,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 6135 | 6100 / 3500 / 1100 | 6000×2100 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 8135 | 8100 / 3500 / 1100 | 8000×2100 | 26,000 | 6,000 | 10 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 10135 | 10100 / 3500 / 1100 | 10000×2100 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 60 poziții |
Serie 3140 - Specificații Complete (6 modele, Y=4000mm)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV/RVM 3140 | 3100 / 4000 / 1100 | 3000×2600 | 15,000 | 6,000 | 20 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 4140 | 4100 / 4000 / 1100 | 4000×2600 | 18,000 | 6,000 | 15 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 5140 | 5100 / 4000 / 1100 | 5000×2600 | 20,000 | 6,000 | 12 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 6140 | 6100 / 4000 / 1100 | 6000×2600 | 23,000 | 6,000 | 10 / 20 / 15 | BT50 | 60 poziții |
| RV/RVM 8140 | 8100 / 4000 / 1100 | 8000×2600 | 26,000 | 6,000 | 8 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 10140 | 10100 / 4000 / 1100 | 10000×2600 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 60 poziții |
Serie 4142 - Specificații Complete (5 modele, Y=4200mm)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turația arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV/RVM 4142 | 4100 / 4200 / 1100 | 4000×3200 | 18,000 | 6,000 | 15 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 5142 | 5100 / 4200 / 1100 | 5000×3200 | 20,000 | 6,000 | 12 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 6142 | 6100 / 4200 / 1100 | 6000×3200 | 23,000 | 6,000 | 10 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 8142 | 8100 / 4200 / 1100 | 8000×3200 | 26,000 | 6,000 | 10 / 15 / 15 | BT50 | 60 poziții |
| RV/RVM 10142 | 10100 / 4200 / 1100 | 10000×3200 | 29,000 | 6,000 | 8 / 15 / 15 | BT50 | 60 poziții |
Configurație Standard
Accesorii Opționale
- Con arbore DIN50 sau CAT 50 + sistem de acționare ANSI
- Turația axului principal 4000 rpm (30/37 kW) sau 8000 rpm (22/26 kW)
- Mărirea cursei pe axa Z cu 200/400 mm
- Apărătoare împotriva stropirii și acoperire completă
- Magazin de scule cu 90/120 posturi
- Riglă gradată pentru axele X, Y și Z
- Instalație de răcire a sculei și a axului cu presiune ridicată 20 bar
- Cap de prelucrare la 90° (schimbare sculă și indexare automate)
- Cap de prelucrare universal A/C (schimbare sculă și indexare manuale)
- Cap de prelucrare la 30° (schimbare sculă și indexare automate)
- Extensie a capului de prelucrare și culisare pivotantă
- Sistem automat de măsurare a sculei și piesei
- Comandă numerică FANUC 31i sau 32i cu display LCD 10.4"
- Masă rotativă cu control CNC pentru axa C
- Indexare cap în diviziuni de 1°/2.5° sau tip CTS
Domenii de Aplicabilitate
Construcție Mașini Industriale
Piese mari pentru echipamente industriale complexe
Electronice 3C
Componente de precizie pentru industria electronică
Industria Auto și Feroviară
Piese pentru vehicule și materiale rulante
Construcție Matrițe
Matrițe și forme complexe de înaltă precizie
Industria Aerospațială
Componente aeronautice cu toleranțe stricte
Echipamente Medicale
Piese pentru dispozitive medicale de înaltă tehnologie
Solicită Ofertă Personalizată
Echipa Delta Machine SRL, reprezentant oficial KAFO în România, este disponibilă pentru consultanță tehnică și service complet în perioada de garanție și post-garanție.
Important: La transmiterea cererii, vă rugăm să indicați dimensiunea mesei și cursele solicitate pentru a vă oferi mașina cu datele tehnice cele mai apropiate nevoilor dumneavoastră.
KAFO RV5A/RVM5A - Centre de Prelucrare cu Portal 5 Axe Simultane
Tehnologie de ultimă generație pentru prelucrare simultană pe 5 axe (X, Y, Z, A, C)
4 Modele disponibile: Distanță coloane 2700mm • Curse Y=3500mm • Prelucrare simultană 5 axe
Descriere Generală
Seria de centre de prelucrare KAFO RV5A / RVM5A cu coloană fixă și cinci axe de prelucrare sunt realizate cu tehnologie de ultimă generație și materiale de înaltă calitate. Prelucrarea unei piese, cu o singură prindere, simultan pe cele cinci axe X, Y, Z, A și C, cu reglaj sincronizat vertical, orizontal, dar și la diverse unghiuri, îmbunătățește eficiența procesului de așchiere în cazul pieselor de mare gabarit.
În funcție de programul de prelucrare, folosind un ax de mare viteză tip HSK-A63 cu 24,000 rpm sau un ax de mare putere tip HSK-A100 cu 10,000 rpm și cuplu mărit, aceste utilaje pot opera cu diverse tipuri de coloane fixe pentru a putea prelucra în siguranță piesele de mare gabarit. Prelucrarea poligonală a pieselor oferă cea mai bună alegere pentru produsele finite cu valoare adăugată mare.
Caracteristici Principale
- Prelucrare simultană 5 axe: Control sincronizat X, Y, Z, A, C pentru prelucrare complexă cu o singură prindere
- Precizie ridicată: Riglă liniară HEIDENHAIN cu control automat și buclă de reglaj închisă
- Design optimizat axa Z: Două șuruburi cu bile, ax principal și șuruburi proiectate pe aceeași axă de lungime minimă
- Axa X cu dual drive: Două servomotoare cu tehnologie master/slave pentru cuplu foarte stabil
- Dinamică îmbunătățită: Robusteţe excepţională, accelerare/decelerare rapidă, precizie de operare maximă
- Arbore de mare viteză: HSK-A63 până la 24,000 rpm pentru prelucrări fine
- Arbore de mare putere: HSK-A100 cu 10,000 rpm și cuplu mărit pentru prelucrări heavy-duty
- Controller premium: SIEMENS 840DSL sau HEIDENHAIN 640 pentru sincronizare perfectă 5 axe
- Sistem rotire 2 axe: KESSLER SMALL 2 AK standard pentru indexare precisă
- Aplicabilitate vastă: Piese complexe 3D, aerospațial, matrițe, automotive, medical, industrial
Serie RV5A/RVM5A - Specificații Complete (4 modele)
| Model | Cursă X/Y/Z (mm) | Dimensiuni masă (mm) | Capacitate masă (kg) | Turație arbore (rpm) | Avans rapid X/Y/Z (m/min) | Con arbore | Magazin scule |
|---|---|---|---|---|---|---|---|
| RV5A/RVM5A 3135 | 3100 / 3500 / 1100-1300 | 3000×2100 | 13,000 | 12,000 / 15,000 / 24,000 | 20 / 20 / 20 | HSK-A63 / HSK-A100 | 30 poziții |
| RV5A/RVM5A 4135 | 4100 / 3500 / 1100-1300 | 4000×2100 | 16,000 | 12,000 / 15,000 / 24,000 | 15 / 20 / 20 | HSK-A63 / HSK-A100 | 30 poziții |
| RV5A/RVM5A 5135 | 5100 / 3500 / 1100-1300 | 5000×2100 | 20,000 | 12,000 / 15,000 / 24,000 | 15 / 20 / 20 | HSK-A63 / HSK-A100 | 30 poziții |
| RV5A/RVM5A 6135 | 6100 / 3500 / 1100-1300 | 6000×2100 | 22,000 | 12,000 / 15,000 / 24,000 | 10 / 20 / 20 | HSK-A63 / HSK-A100 | 30 poziții |
Particularități Tehnice Avansate
Configurație Standard
Accesorii Opționale
- Carenaj complet pentru protecție maximă
- Reglajul operării tip braț, model RV
- Instalație de răcire a axului cu presiune ridicată 20 bar
- Transportor span tip răzuire
- Riglă gradată pentru axele X, Y și Z
- Sistem automat de măsurare a sculei
- Sistem automat de măsurare a piesei
- Mărirea cursei pe axa Z cu 200 / 400 mm
- Masă rotativă cu control CNC pentru axa C
- Upgrade controller la SIEMENS 840D sau HEIDENHAIN iTNC 530
Domenii de Aplicabilitate
Industria Aerospațială
Componente complexe 3D cu toleranțe stricte și geometrii sofisticate
Construcție Matrițe
Matrițe complexe cu suprafețe sculptate și unghiuri multiple
Industria Auto și Feroviară
Piese pentru vehicule și materiale rulante cu geometrii 3D
Construcție Mașini Industriale
Piese mari pentru echipamente industriale de precizie
Echipamente Medicale
Implante și dispozitive medicale cu forme anatomice complexe
Electronice 3C
Componente de precizie pentru industria electronică avansată
Avantaje Prelucrare Simultană 5 Axe
- O singură prindere: Eliminarea repozitionărilor reduce erorile și crește precizia
- Geometrii complexe: Acces la toate suprafețele piesei fără repoziționare
- Suprafețe sculptate: Prelucrare optimă a formelor 3D complexe
- Scule mai scurte: Rigiditate crescută și finisaj superior
- Productivitate ridicată: Reducerea timpului de ciclu cu până la 40%
- Calitate superioară: Finisaj superior fără urmă de scule
Solicită Ofertă Personalizată
Echipa Delta Machine SRL, reprezentant oficial KAFO în România, este disponibilă pentru consultanță tehnică avansată pentru aplicații 5 axe și service complet în perioada de garanție și post-garanție.
Important: La transmiterea cererii, vă rugăm să indicați dimensiunea mesei, cursele solicitate și tipul de prelucrări (HSK-A63 mare viteză sau HSK-A100 mare putere) pentru a vă oferi configurația optimă.
KAFO HMC - Centre de Prelucrare Orizontale CNC
Centre orizontale pentru procesare de înaltă precizie și productivitate
Modele: HMC-500 (BT40/BT50), HMC-630, HMC-800
Descriere Generală
Seria HMC reprezintă opțiunea ideală pentru industriile unde procesarea de înaltă precizie este imperativă. Design-ul special al bătiului constă dintr-o structură cu peretele dublu și o bază în formă de T, ceea ce conduce la obținerea unei rigidizări ridicate, amortizarea vibrațiilor și o precizie geometrică crescută.
Centrele orizontale din seria HMC folosesc prinderea unică și procesarea pe cinci fețe, ceea ce duce la simplificarea funcționării sistemului de strângere și duce la scurtarea procesului de prelucrare. Mesele de lucru A/B se pot schimba automat, cu ajutorul tehnologiei multi-disc.
Particularități Seria HMC
- Arborele: Fixat pe rulmenți cu diametrul de până la Ø100 mm, motorul incorporat de mare putere ajungând la 25/29 kW
- Cele trei axe: De Ø50 mm sunt acționate de șuruburi cu bile de înaltă precizie C3, cu sistem de răcire opțional
- Masa de lucru: Patru mecanisme conice pentru poziționarea corectă a prinderii și creșterea forței de prindere
- Sistem de curățire: Coloană de aer cu debit puternic pentru îndepărtarea eficientă a așchiilor
- Design rigid: Structură cu perete dublu și bază în formă de T pentru amortizare maximă
- Schimb automat mese: Tehnologie multi-disc pentru productivitate maximă
- Procesare 5 fețe: O singură prindere pentru prelucrare completă
Specificații Tehnice Comparative
| Parametru | HMC-500 (BT40) | HMC-500 (BT50) | HMC-630 | HMC-800 |
|---|---|---|---|---|
| Curse X / Y / Z | 720 / 650 / 650 mm | 720 / 650 / 650 mm | 1050 / 800 / 880 mm | 1400 / 1200 / 1325 mm |
| Dimensiuni masă | 500×500 mm | 500×500 mm | 630×630 mm | 800×800 mm |
| Greutate maximă permisă | 800 kg | 800 kg | 1200 kg | 2000 kg |
| Con arbore | BT40 / CAT40 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 |
| Turații maxime ax | 15,000 rpm | 10,000 rpm | 10,000 rpm | 10,000 rpm |
| Avans rapid X / Y / Z | 48 / 48 / 48 m/min | 48 / 48 / 48 m/min | 48 / 48 / 48 m/min | 48 / 40 / 48 m/min |
| Capacitate magazin scule | 40 posturi | 40 posturi | 40 posturi | 60 posturi |
| Număr mese lucru | 2 pc | 2 pc | 2 pc | 2 pc |
Accesorii Standard
- Unitate de pompare pentru sistemul de răcire
- Instalație de ungere pentru cele 3 axe
- Regulator pneumatic
- Unitate hidraulică
- Unitate de uscare a aerului
- Instalație de iluminare
- Regulator de temperatură pentru uleiul de răcire al arborelui
- Lampă de semnalizare (3 poziții)
- Funcție automată de oprire a tensiunii
- Aparătoare de protecție pentru ghidajul axelor X, Y și Z
- Carenaj complet
- Pedală la picior pentru acționarea transportorului de așchii
- Instalație de răcire prin suflare incorporată în tavanul mașinii
- Manuale de funcționare și mentenanță
Accesorii Opționale
- Riglă liniară graduată pentru axele X, Y, Z
- Canal tip T al mesei de lucru
- Unitate de colectare a pulberilor
- Transformator
- Declarație de conformitate CE
- Sistem automat de măsurare a sculei
- Instalație de răcire pentru șuruburile cu bilă ale celor trei axe
- Instalație de răcire a axului cu presiune ridicată 20 bar, inclusiv sistem de filtrare
- Sistem de fixare hidraulică a articulațiilor
- Sistem de indexare cu diviziuni de 1°
- Sistem de măsurare automat al piesei în lucru
- Magazin scule cu capacitate de 60/90/120 de posturi
- Sistem de detectare a eventualelor scăpări electrice
Domenii de Aplicabilitate
Construcție Mașini Industriale
Piese complexe pentru echipamente industriale de înaltă precizie
Industria Electronică 3C
Componente electronice cu toleranțe stricte
Industria Auto și Feroviară
Cutii de transmisie, blocuri cilindru, piese de valve și componente pompe
Construcție Matrițe
Matrițe de precizie mari și medii
Industria Aerospațială
Componente aerospațiale cu cerințe de precizie ridicate
Echipamente Medicale
Dispozitive și instrumente medicale de precizie
Solicită Ofertă Personalizată
Societatea Delta Machine SRL, ca reprezentant al firmei KAFO pe piața românească, are specialiștii necesari pentru acordarea service-ului în perioada de garanție și post-garanție.
Important: La transmiterea cererii este important să ne indicați dimensiunea mesei și cursele solicitate, pentru a vă putea oferi mașina cu datele tehnice cele mai apropiate nevoilor dumneavoastră.
